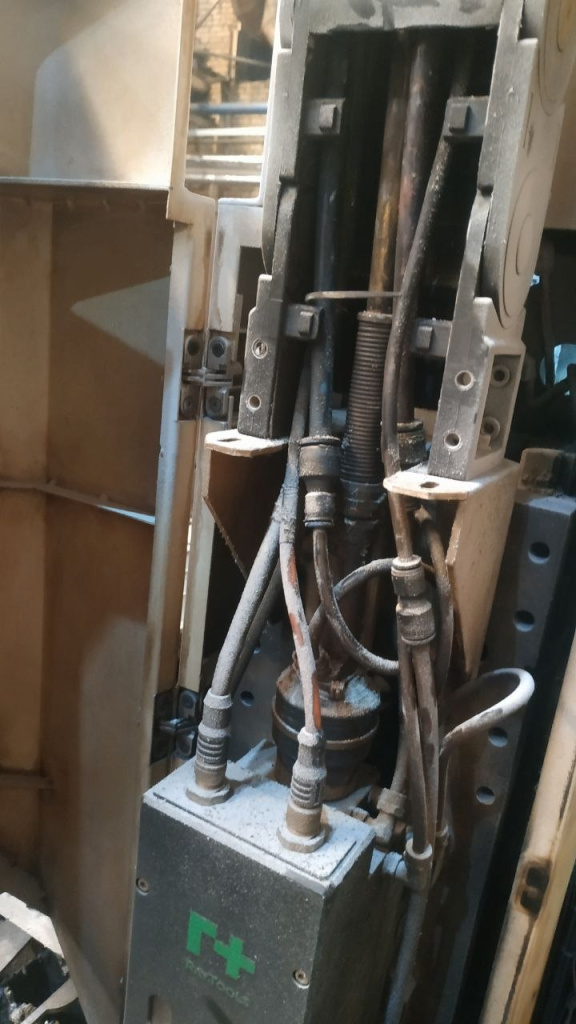

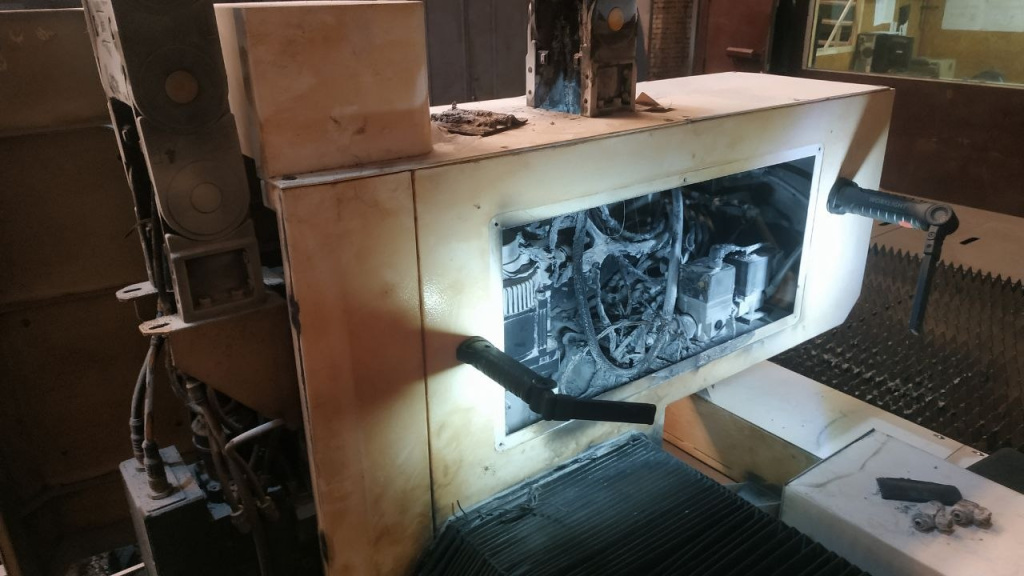

На предприятии в результате пожара был повреждет портал лазерного станка, станок полностью был не работоспособен.

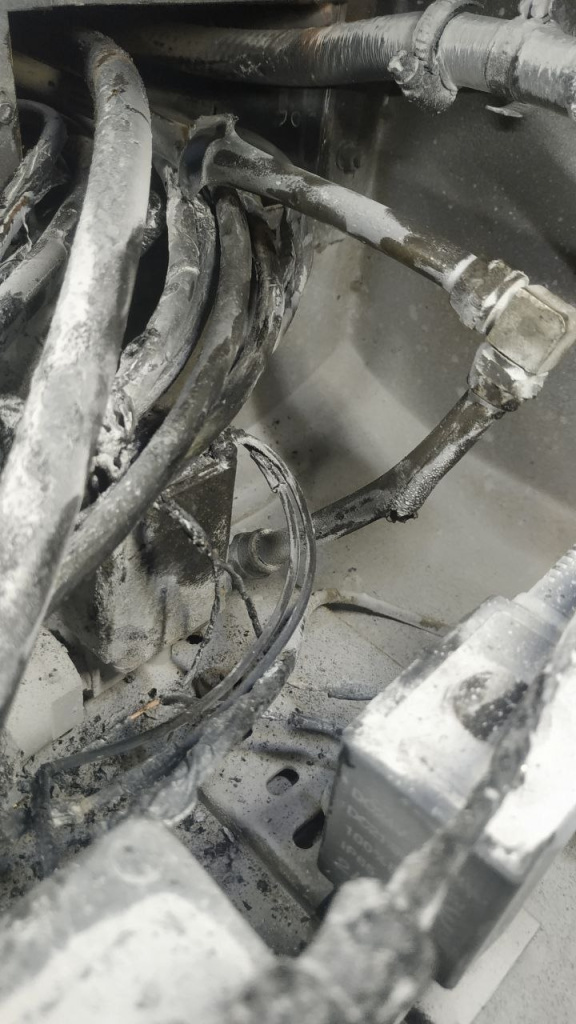

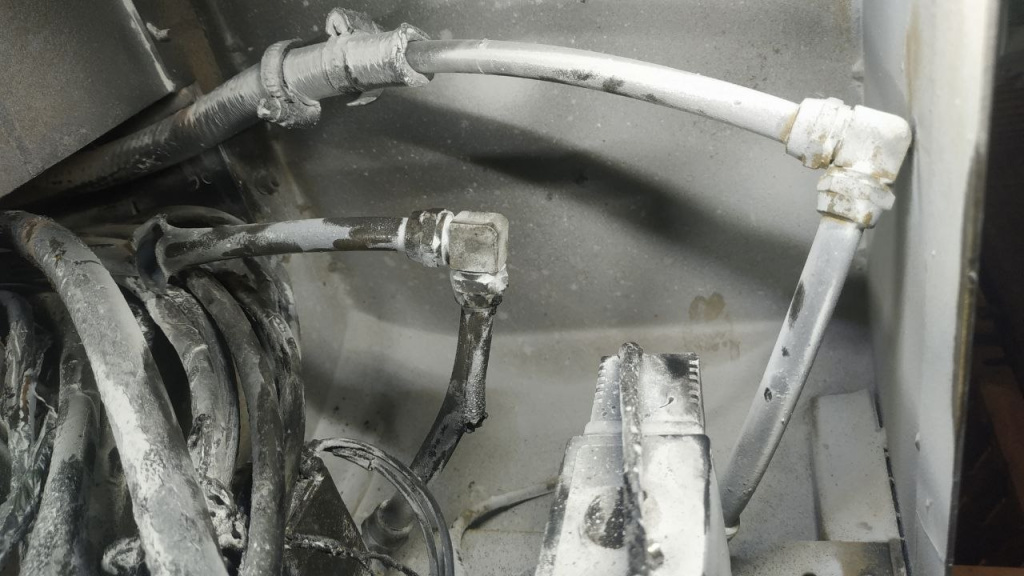

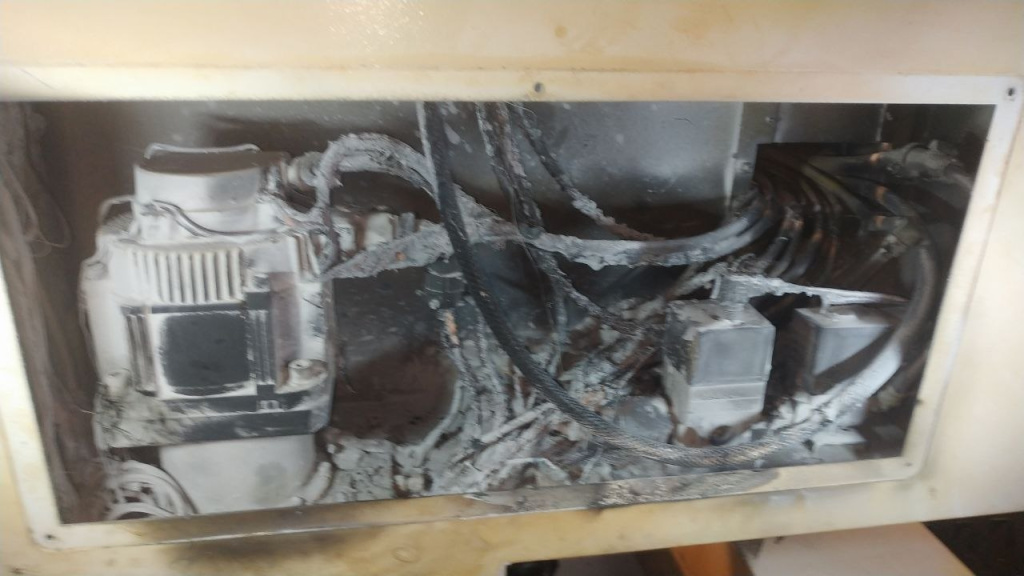

В работу был принят станок с полностью выгоревшим порталом оси Z.
На первом этапе ремонта был произведен демонтаж конструкций, механизмов и оборудования, включающих в себя:
1. Защитные кожухи портала оси X.
2. Боковые удерживающие конструкции портала оси X.
3. Боковой защитный корпус магистралей проводов лазерного станка.
4. Задний защитный корпус магистралей воздуха, кислорода и подачи масла лазерного станка.

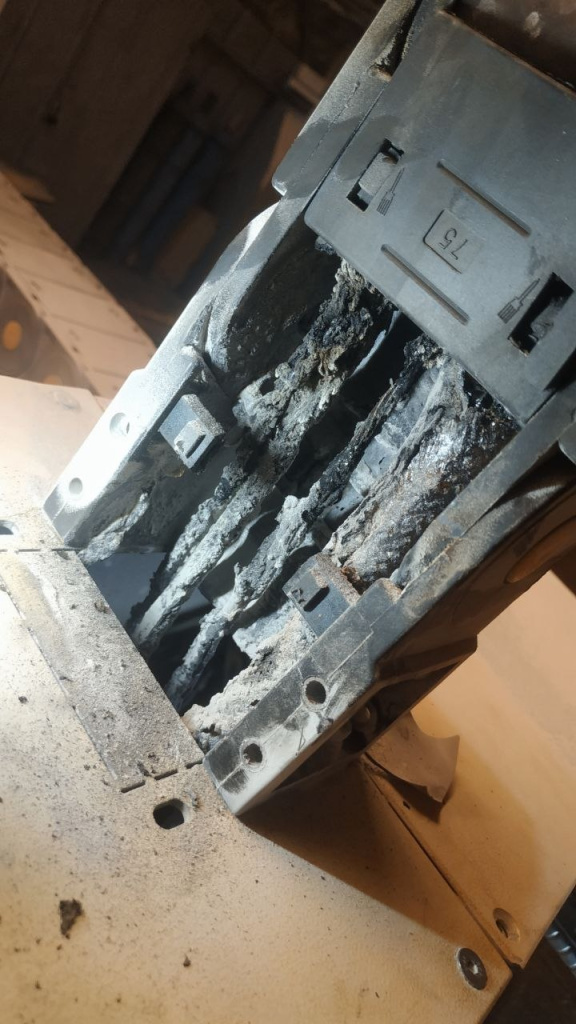

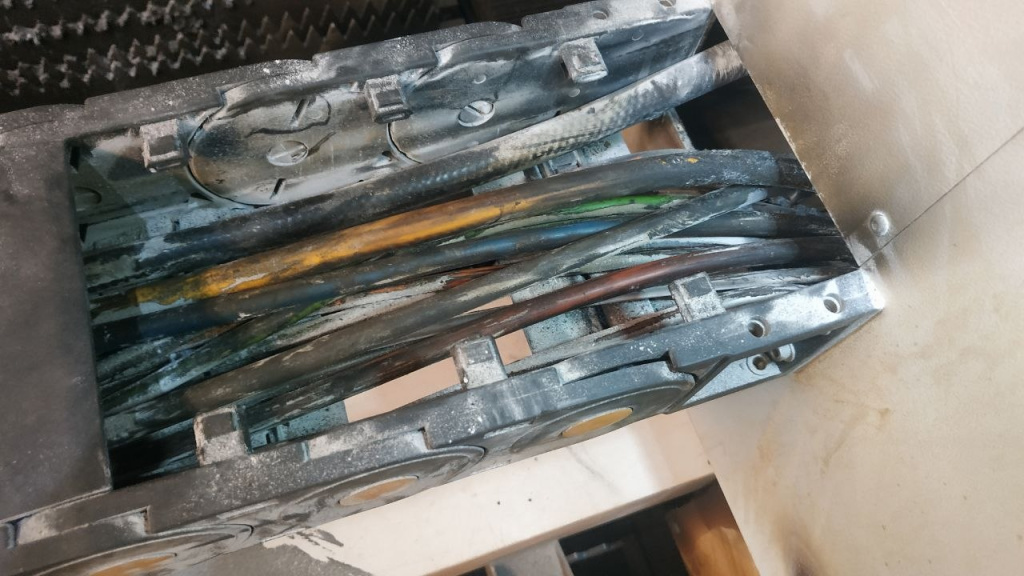

5. Подвижный кабель-канал, расположенный на оси Y.
6. Подвижный кабель-канал, расположенный на оси X.
7. Подвижный кабель-канал, расположенный на оси Z.

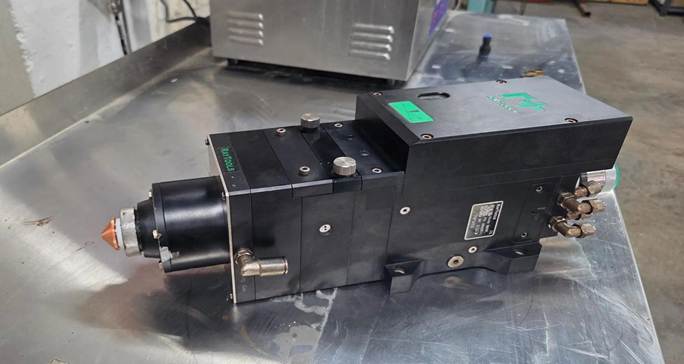

8. Лазерная головка BM06K.
9. Лазерный источник IPG.
10. Клапан управления подачи воздуха и азота.
11. Клапан управления подачи кислорода.
12. Пропорциональный клапан управления подачи кислорода.
13. Серводвигатель оси X.
14. Редуктор оси X.
15. Корпус, расположенный на портале оси X.
16. Серводвигатель оси Z.
17. Шарико-винтовая передача оси Z.
18. Масленый распределитель для автоматический смазки подшипников.
19. Подшипники оси X.
20. Подшипники оси Z.
21. Трубки подачи воды.
22. Трубки подачи газов.

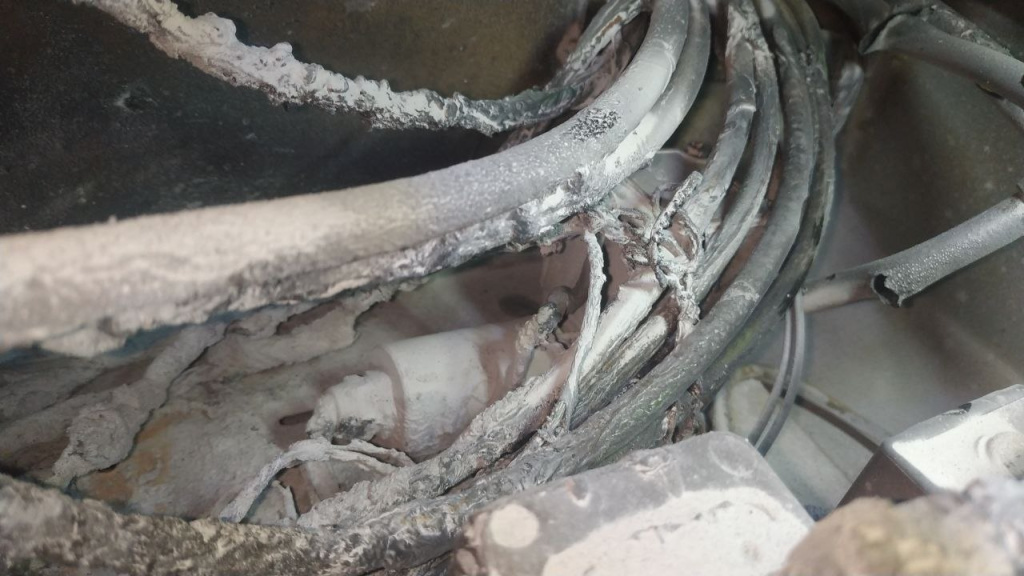

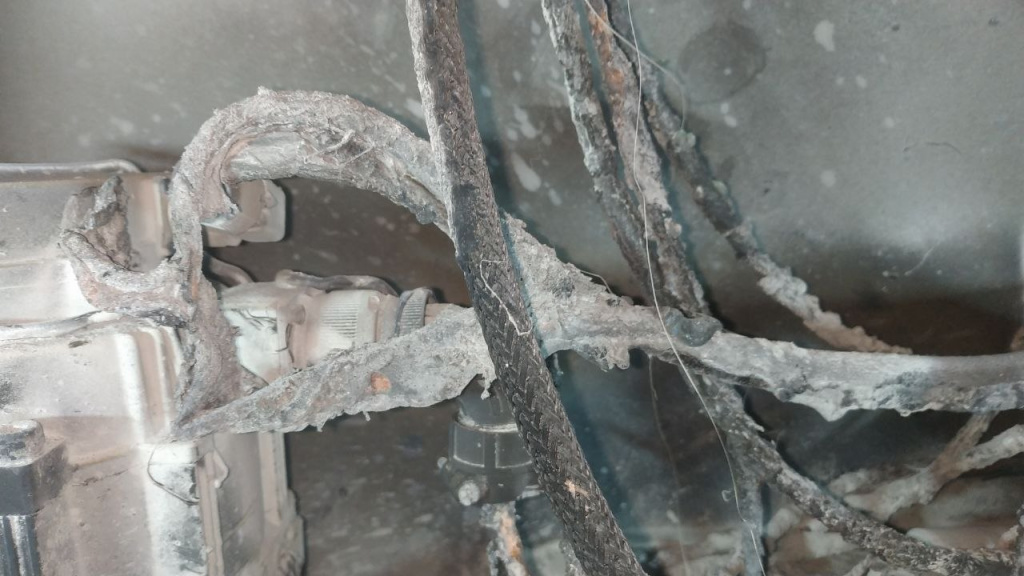

23. Кабели серводвигателей, кабели управления лазерной головкой, кабели управления клапанами подачи газов.
24. Плиту-крепление оси Z.
25. Плиту-крепление оси X.
Далее была произведена дефектовка и выявлены все повреждения. Куплены новые запчасти требующие замены.
Во втором этапе выполнены работы:
1. Очистка, полировка, смазка направляющих осей X и Z (из-за долго простоя они заржавели).
2.Отремонтирован лазерный источник IPG (разборка, сборка, замена оптоволоконного кабеля, проверка рабочих характеристик и работоспособности).

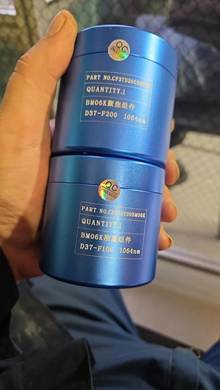

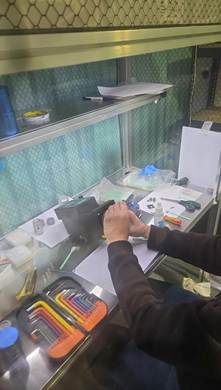

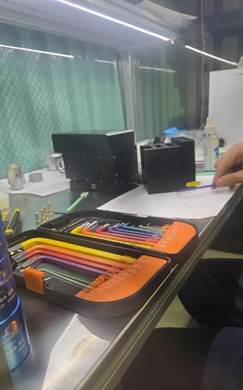

3. Обслужена демонтированная лазерная головка с заменой всей оптической части (разборка, чистка, замена защитных стекол, замена объектива коллиматора, замена объектива фокусатора).

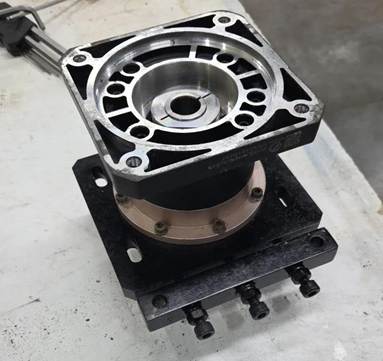

4. Обслужен редуктор оси X.

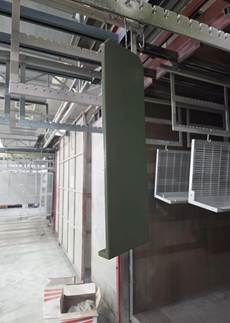

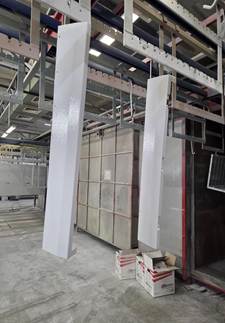

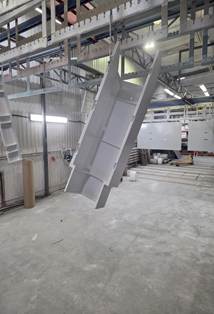

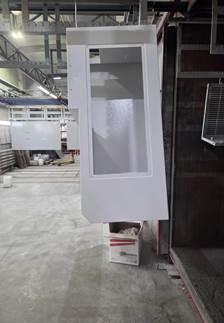

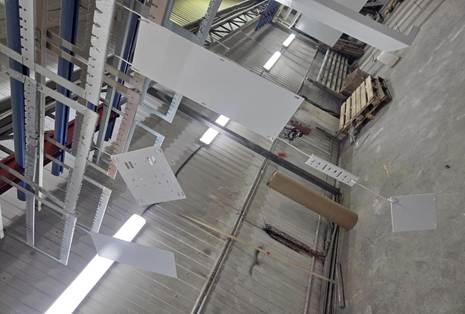

5. Корпус, повреждённый пожаром, установленный на оси X зачищен и окрашен.

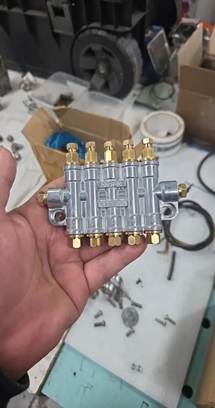

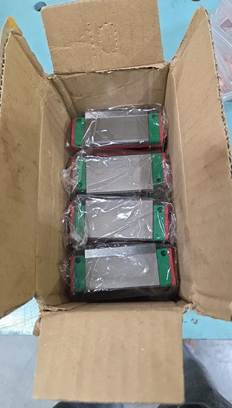

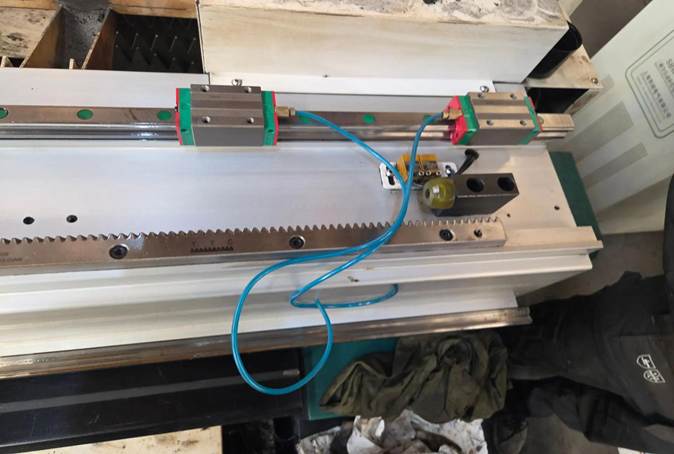

6. Установлены новые подшипники оси X, так же к ним подведены новые трубки подачи масла и установлен новый масленый распределитель.
7. Установлена плита крепления оси X.

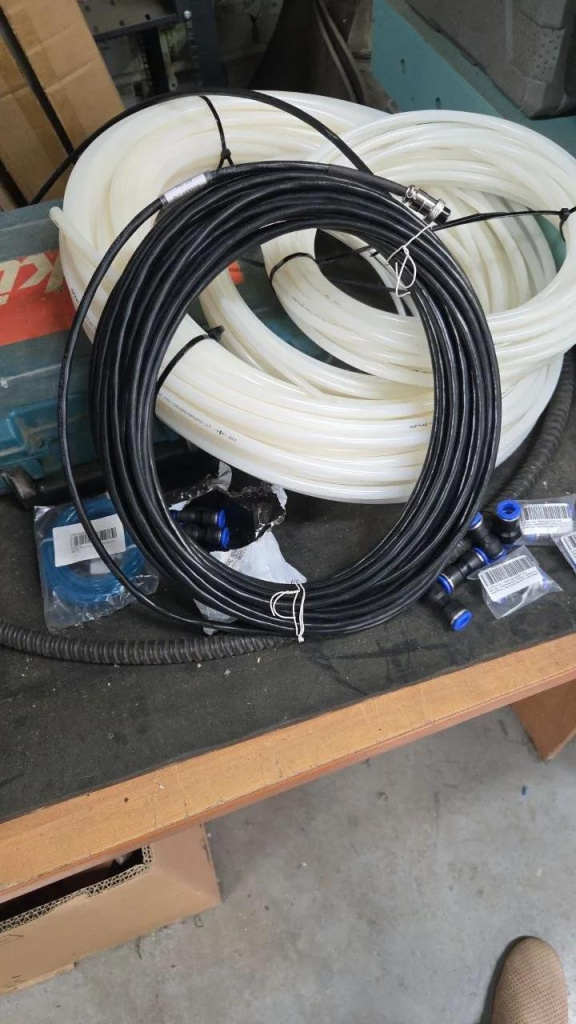

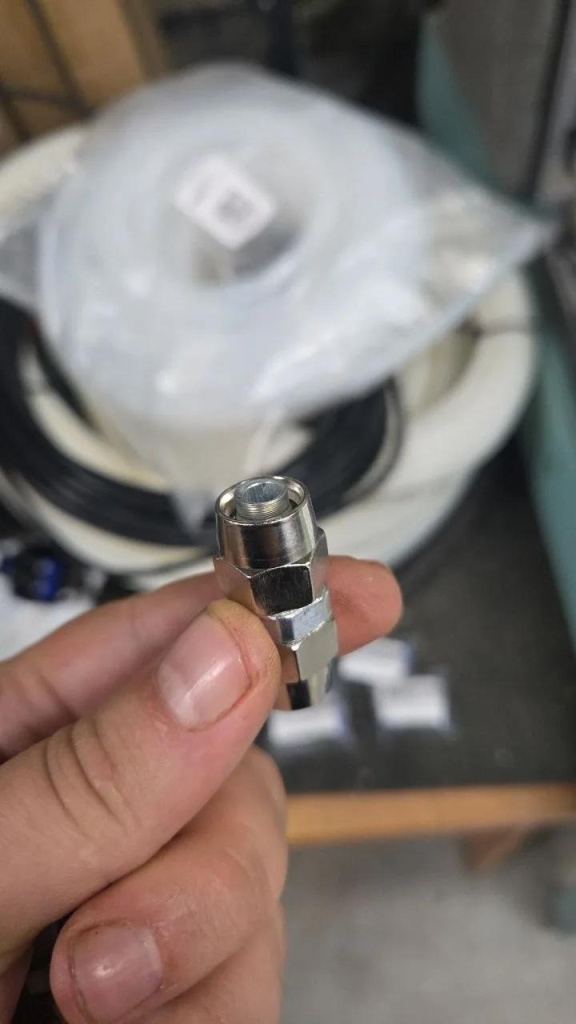

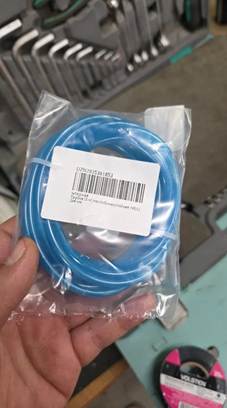

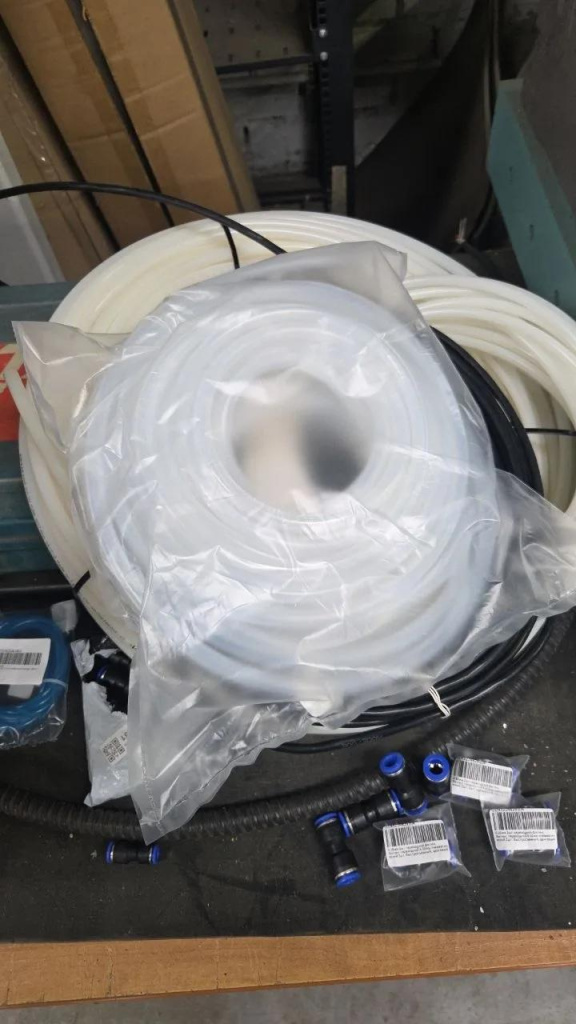

8. Проложены новые трубки подачи кислорода.
9. Проложены новые трубки подачи воздуха и азота.
10. Проложены новые трубки подачи масла.
11. Проложены новые трубки подачи воды в лазерную головку.

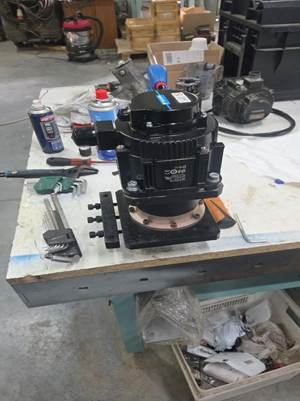

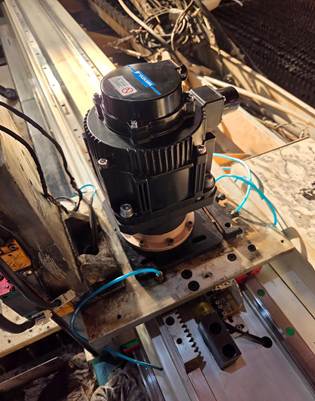

12. Установлен редуктор с новым серводвигателем оси X.

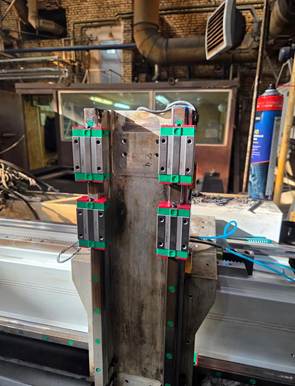

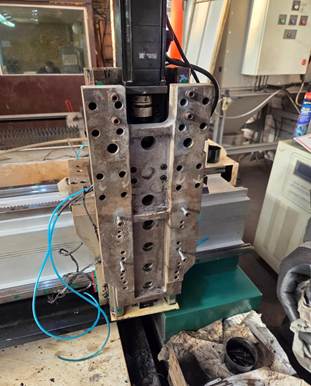

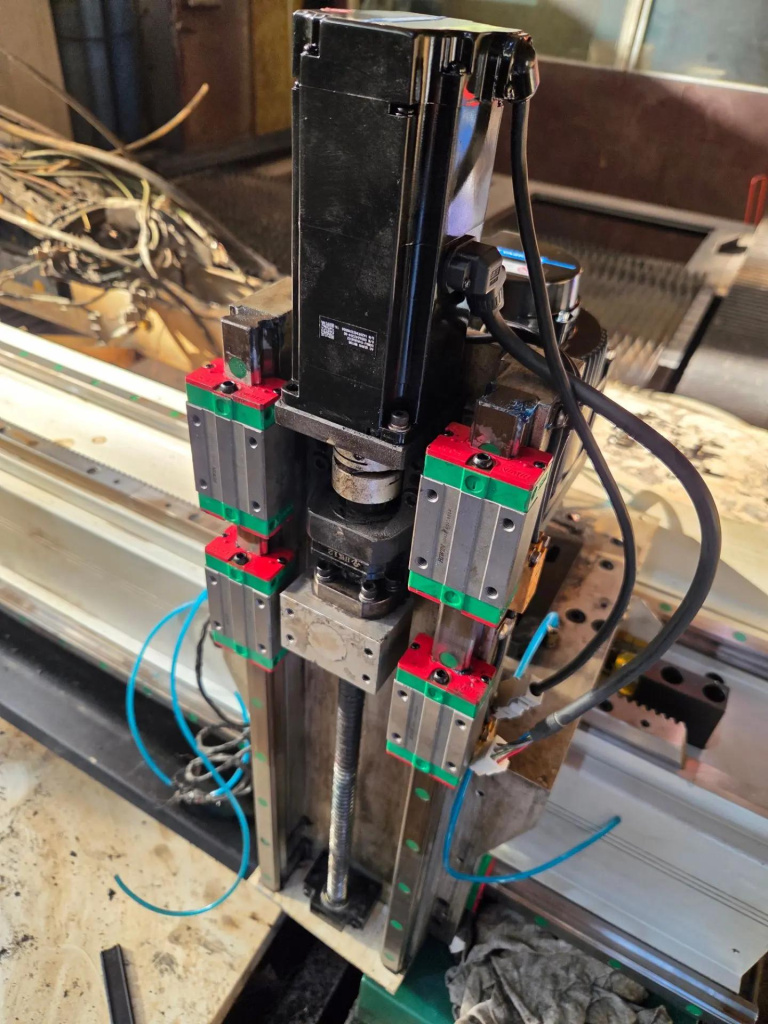

13. Установлены новые подшипники оси Z, обслужена шарико-винтовая передача и установлена плита крепления лазерной головки, установлен новый серводвигатель оси Z.

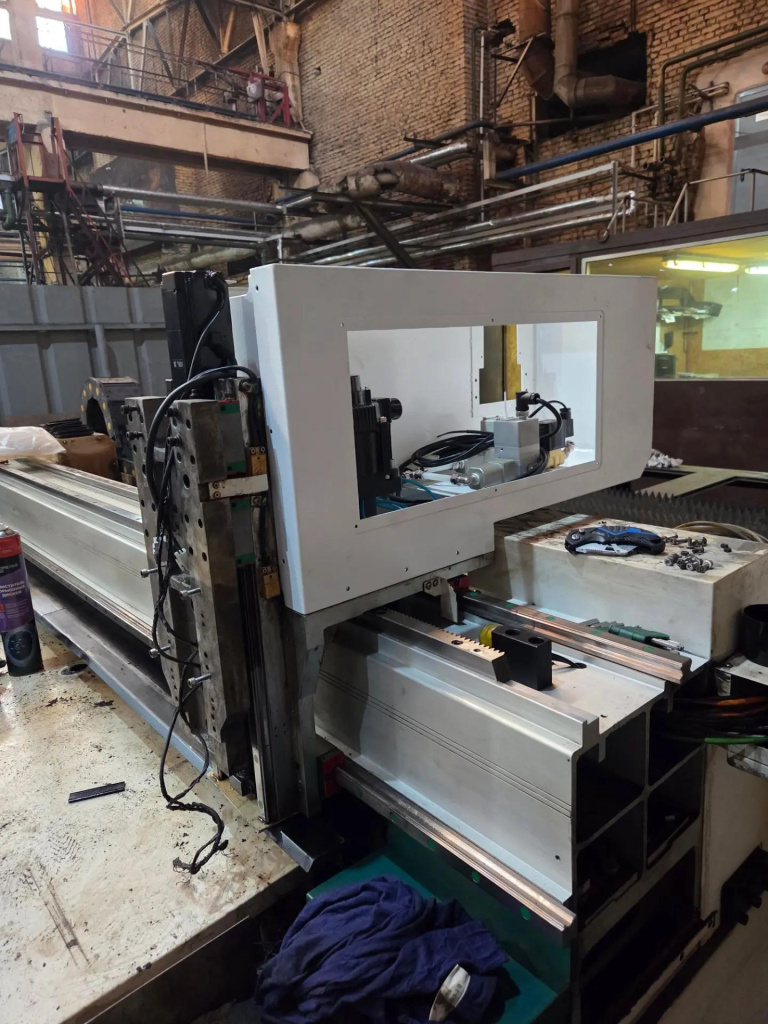

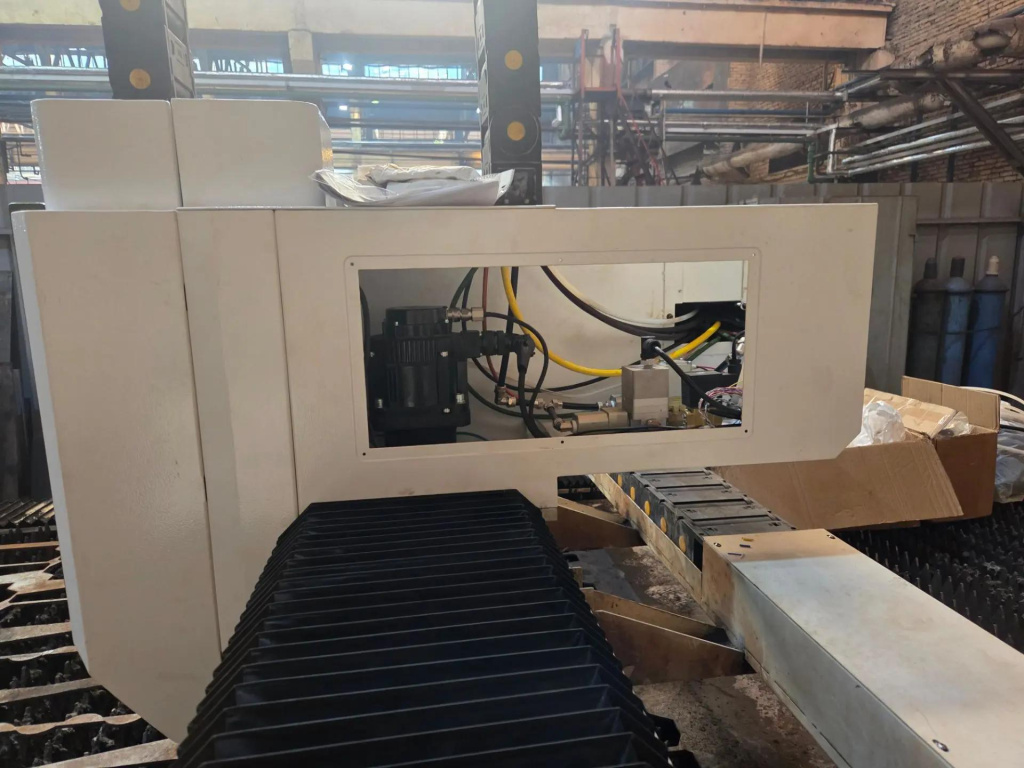

14. Смонтирован корпус портала оси X.
15. Высокоточным инструментом выполнена центровка осей X и Z.
16. Собран и установлен новый блок подачи газов (установлен новый обратный клапан подачи воздуха и азота, установлен новый обратный клапан подачи кислорода, установлен новый электромагнитный клапан подачи воздуха и азота, установлен новый электромагнитный клапан подачи кислорода, установлен новый пропорциональный клапан подачи кислорода).

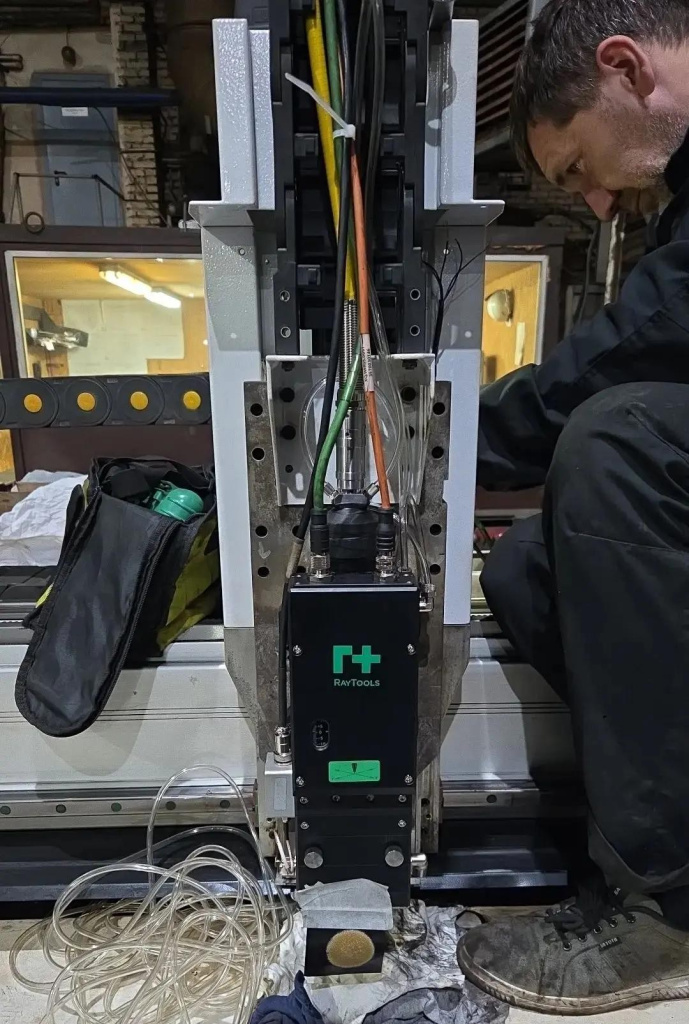

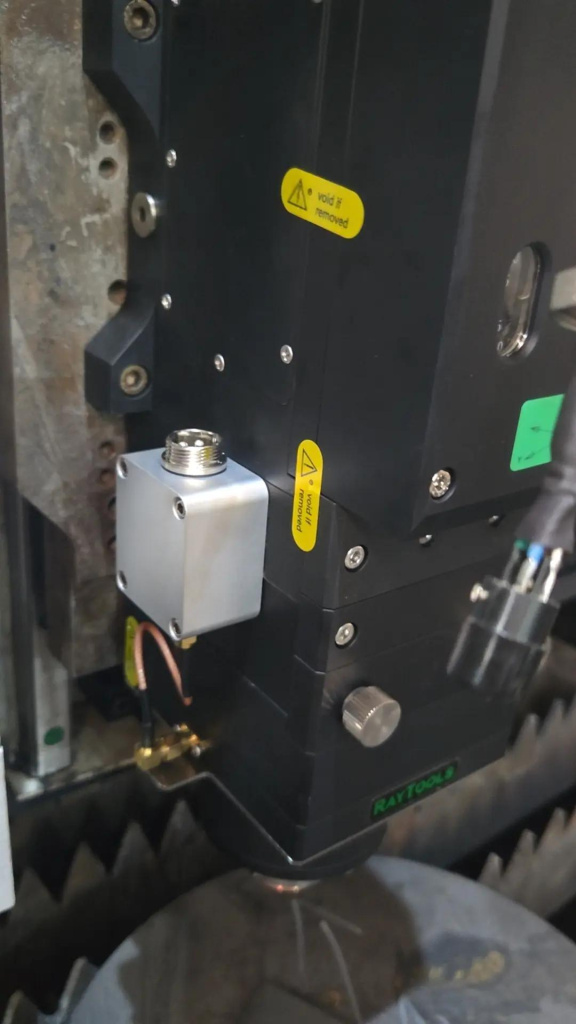

17. Установлен наместо отремонтированный лазерный источник IPG и новая лазерная головка BM06K, смонтировано новое водяное охлаждение лазерной головки.

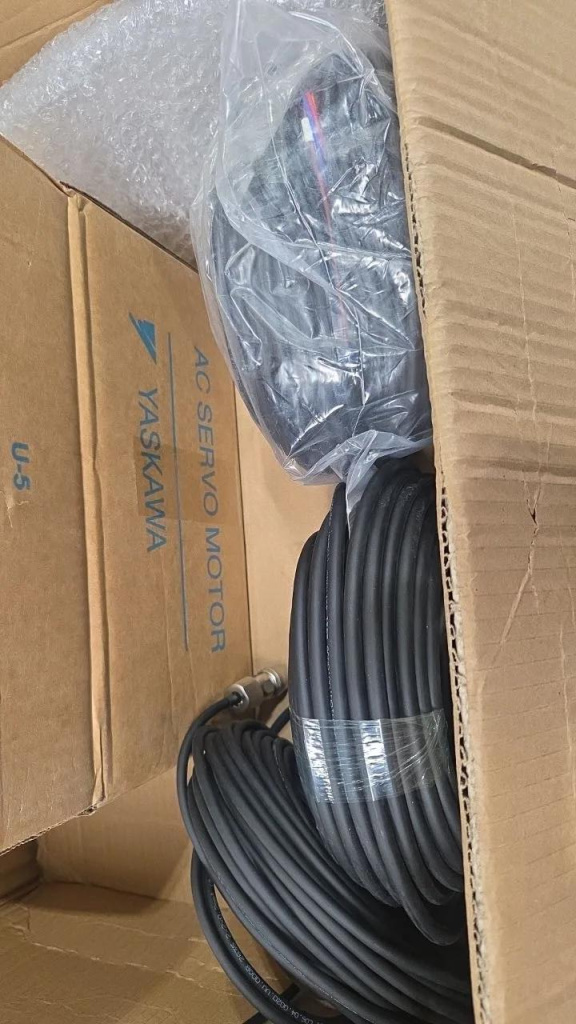

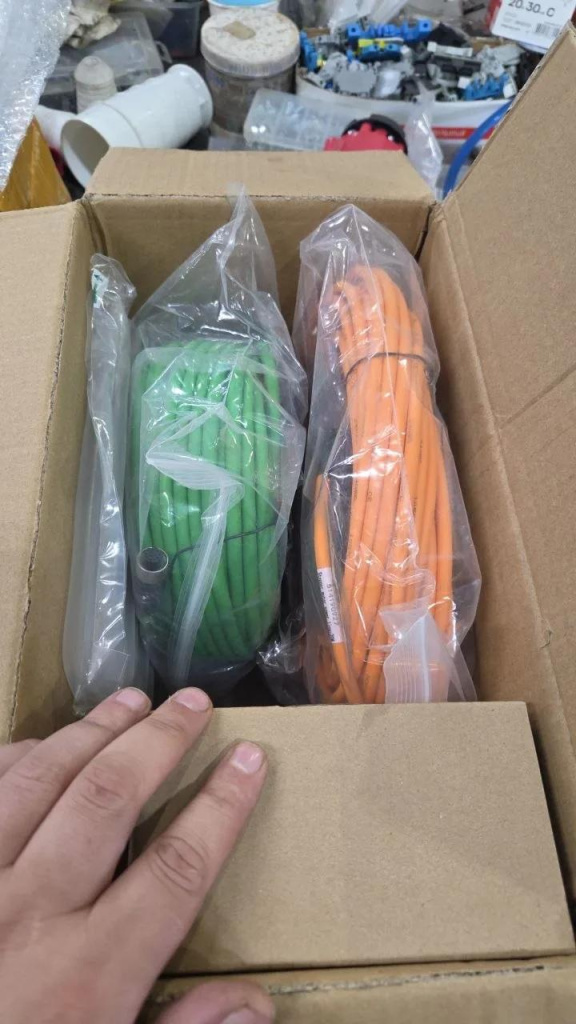

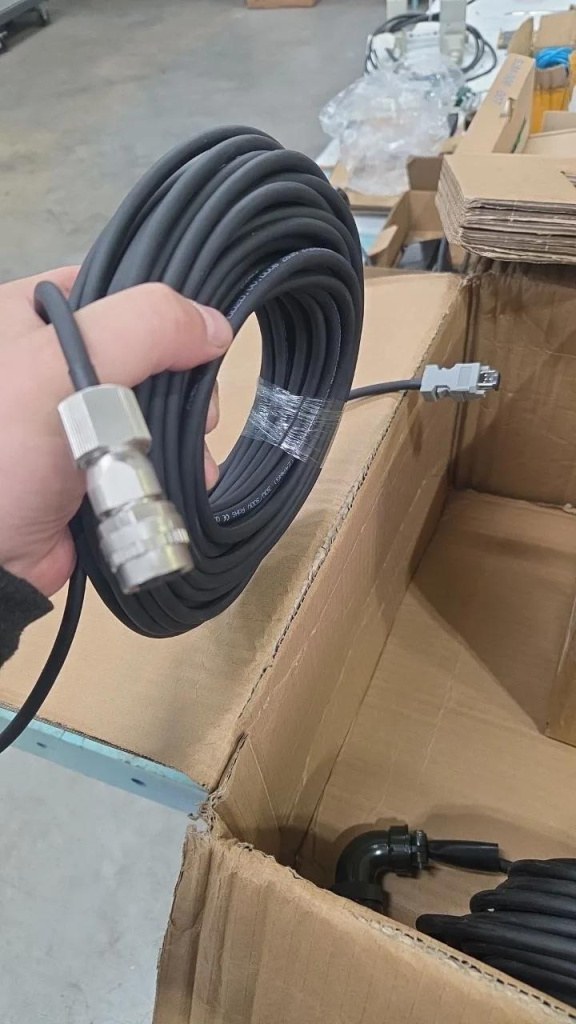

18. Проложены и подключены: новые кабеля управления лазерной головкой, новый кабель усилителя сигнала датчика емкости, новый кабель управления и новый кабель питания серводвигателя оси Z, новый кабель управления и новый кабель питания серводвигателя оси Z, новые кабеля управления клапанов подачи газов.
20. Установлен новый усилитель сигнала датчика емкости.
19. Собраны и закрыты все кожухи, кабель-каналы и корпус лазерного станка.
20. В чиллере заменена вода.
21. Произведена проверка работоспособности, геометрической точности лазерного станка.
22. Выполнен пробный рез и изготовлена тестовая деталь.
23. Поврежденные и замененные серводвигатели, подшипники, усилитель датчика емкости, клапана, кабельная продукция, шланги, трубки, остатки использованной новой продукции, а также обслуженная лазерная головка были переданы сотрудникам Заказчика.

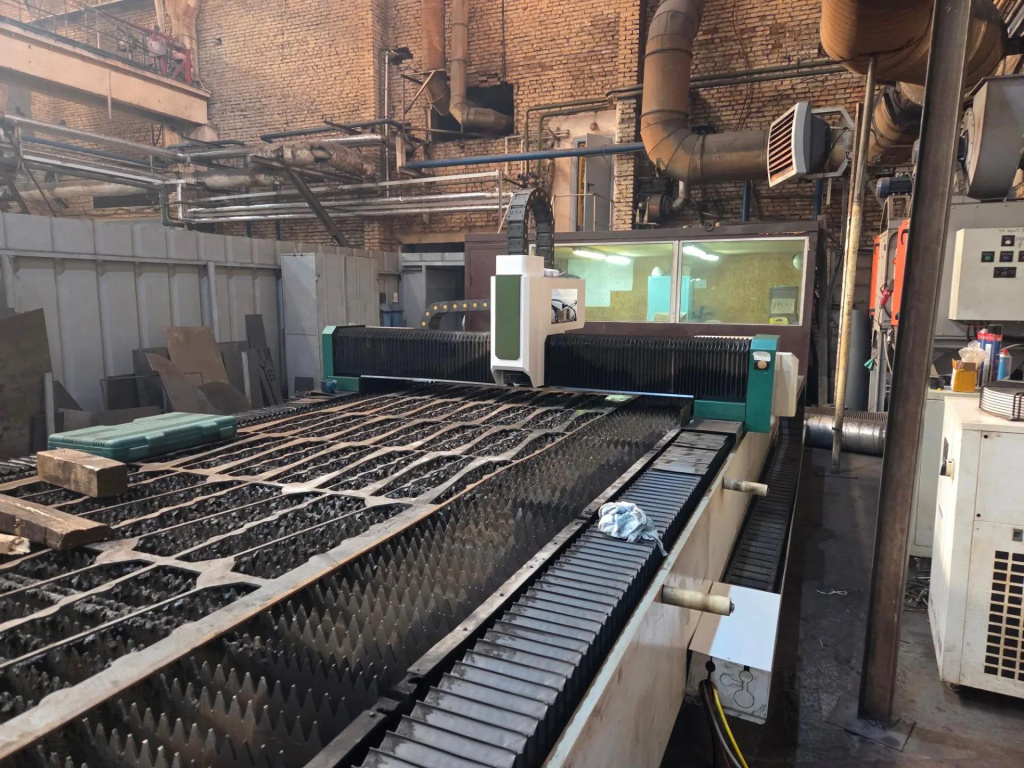

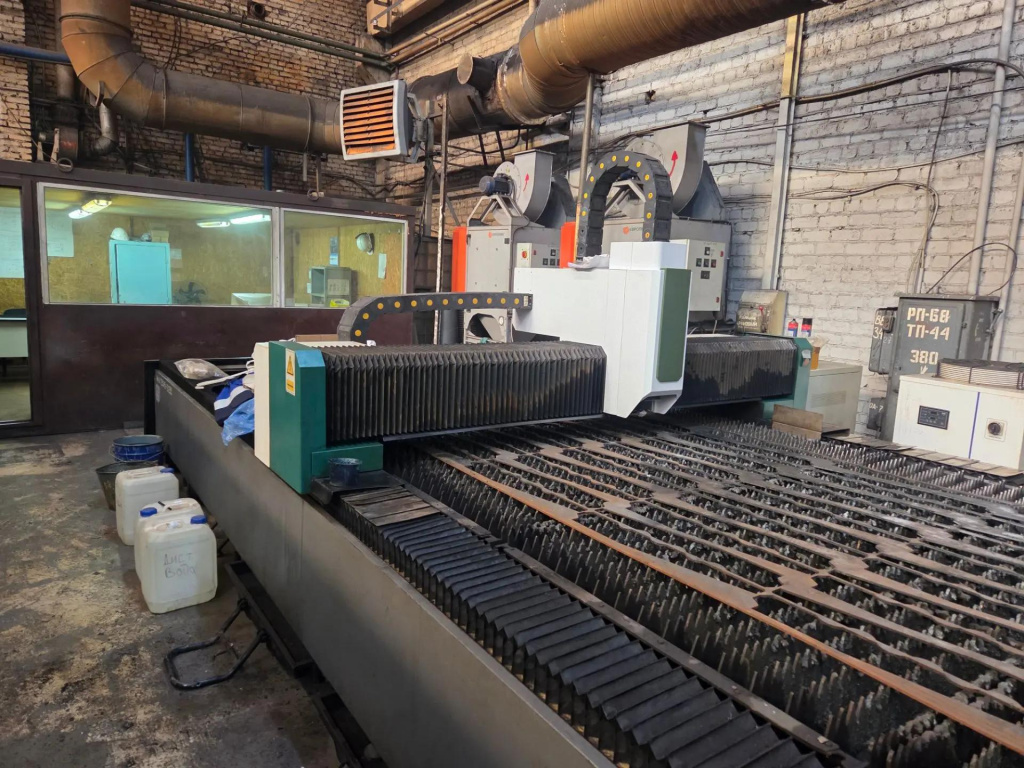

24. Станок запущен в работу.
