Лазерная режущая головка Raytools BD04K 3D (CL100 FL200, 4 кВт)
Арт. LH04BD04KTCA
Характеристики
Фокусное расстояние, мм
—
200
Максимальная мощность, кВт
—
4
Максимальное давление газа, бар
—
30
Диапазон автофокусировки, мм
—
+12 ~ -12
Волоконно-оптический соединитель
—
QBH / QD
Апертура, мм
—
28
Регулировка фокуса
—
Автоматическая
Вес, кг
—
4,8
Подходит / совместим с:
—
Raytools®
Артикул Ref.
—
BD04K CL100 FL200
Лазерная головка
—
BD04K
254 000 ₽
Рассчитать доставку
Доставка при заказе от 20 000 рублей по России бесплатно!
Лазерная режущая головка Raytools® BD04K – инновационное решение для труборезов
Raytools® BD04K – это передовая модель из новой линейки режущих голов серии BD, разработанная специально для работы на труборезах. В отличие от универсальных решений, BD04K изначально проектировалась с учетом всех требований резки труб и профильных заготовок, обеспечивая максимальную точность и удобство при обработке сложных форм.Ключевые особенности
- Специализированная конструкция: Узкий сопловой модуль специально спроектирован для удобного доступа к труднодоступным участкам труб и сложных профилей.
- Автоматическая фокусировка: Точное управление фокусом в диапазоне от -12 до +12 мм для работы с материалами разной толщины.
- Оптимизированная оптика: Линзы с увеличенной апертурой 28 мм для высокой четкости и стабильности лазерного луча.
- Высокое давление газа: Поддержка рабочих параметров до 30 бар позволяет достичь чистого и аккуратного реза.
- Компактность и малый вес: При весе всего 4,8 кг головка легко интегрируется с большинством современных труборезных станков.
- Герметичный лучевой тракт: Надежная защита внутренних оптических элементов от загрязнения.
- Эффективное охлаждение: Встроенная система водяного охлаждения гарантирует стабильную работу даже при высокой нагрузке.
- Широкая совместимость: Поддержка волоконных интерфейсов QBH и QD делает головку универсальным решением для различных лазерных источников.

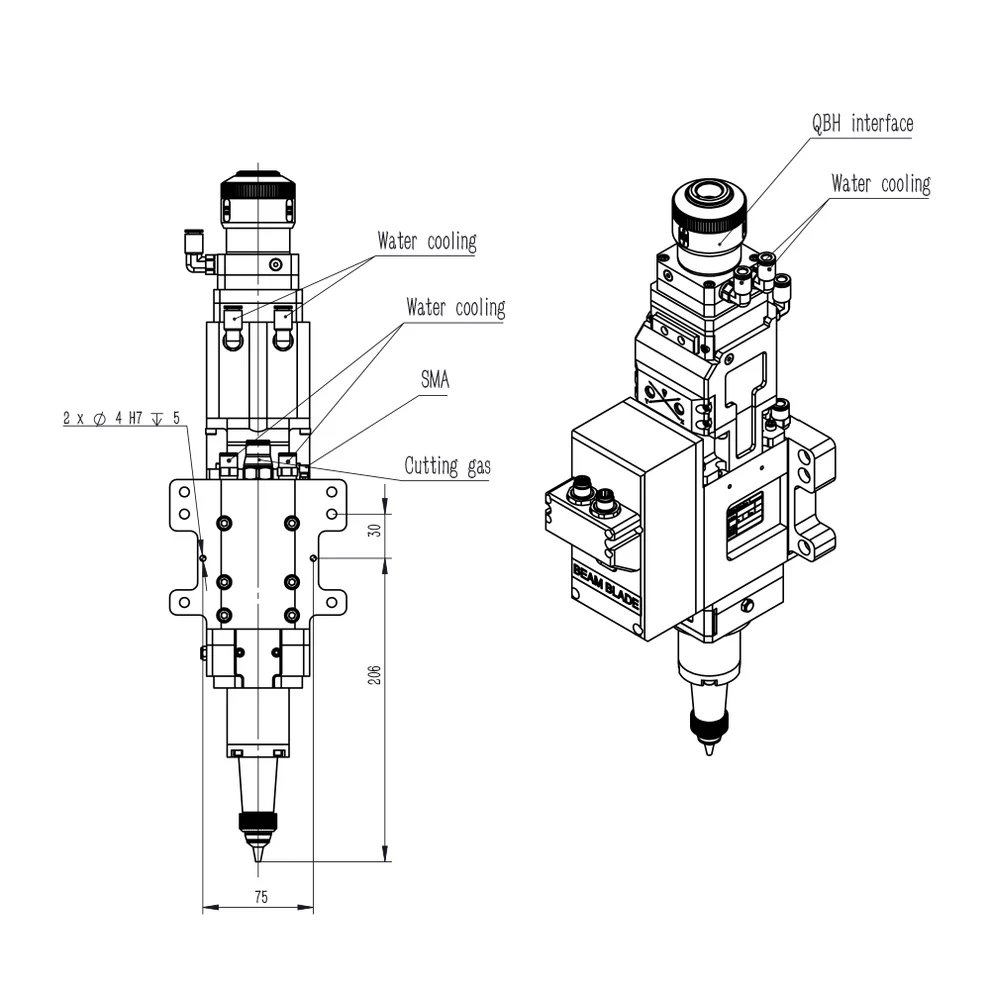

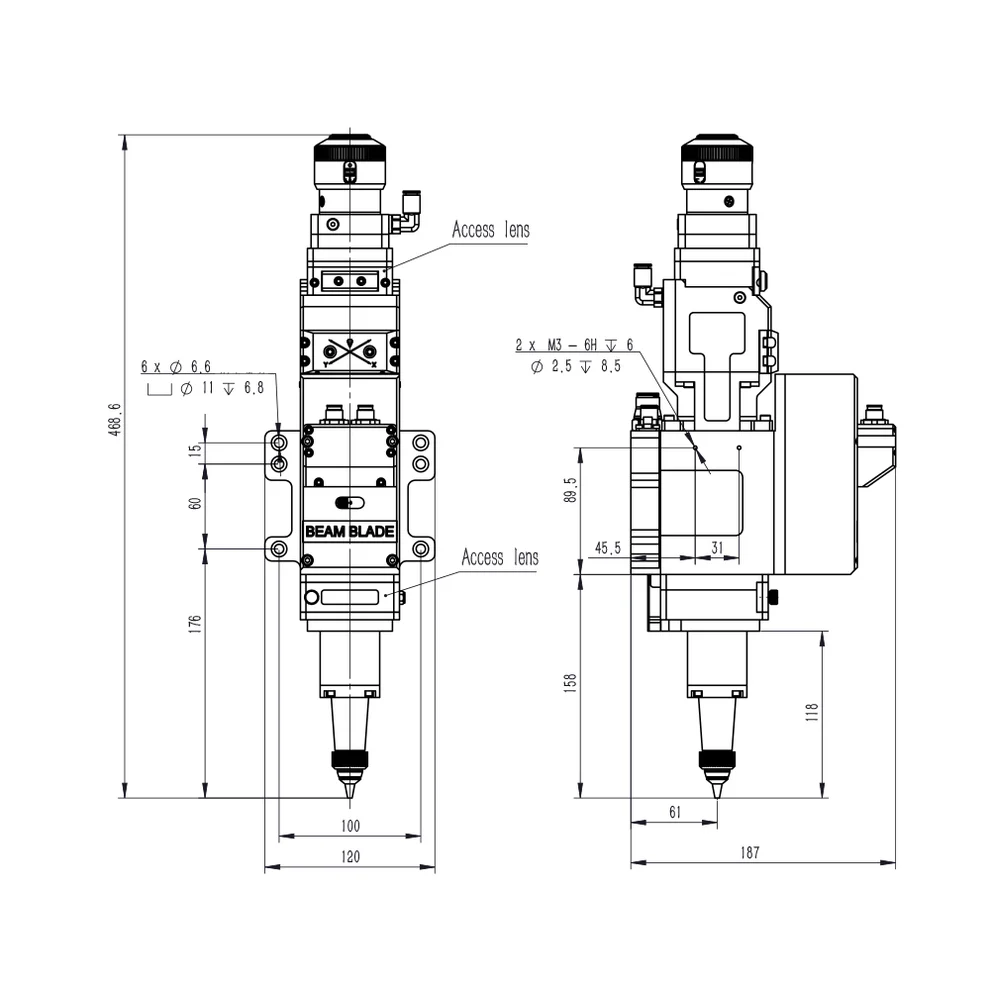

Конструкция и модули
BD04K объединяет в себе несколько технологичных узлов, обеспечивающих высокое качество резки:- Коллиматорный модуль – стабилизирует лазерный луч перед фокусировкой.
- Фокусировочный блок – автоматически регулирует положение фокусирующей линзы.
- Модуль защитного стекла – предотвращает попадание загрязнений и увеличивает срок службы оптики.
- Узкий сопловой модуль – разработан специально для эффективной обработки сложных трубных и профильных заготовок.
Технические характеристики
|
Технические характеристики Raytools® BT240S |
Модуль сопла | ||
|
Максимальная мощность |
4 кВт | Керамический держатель сопла | D21,4 M8 |
|
Вес |
4,8 кг | Сопла 3D ⌀15 h19 M8 (одинарные хромированные) | 1,0-4,0 мм |
|
Разъем волоконного интерфейса |
QBH / QD |
Сопла 3D ⌀15 h19 M8 (двойные хромированные) | 1,0-4,0 мм |
|
Коллиматорный модуль |
Фокусирующий модуль | ||
|
Коллимационное фокусное расстояние (CL) |
100 мм |
Номинальное фокусное расстояние (FL) | 200 мм |
|
Защитное стекло коллимационной линзы |
Ø 24,9 × 1,5 мм | Защитное стекло фокусирующей линзы | Ø 27,9 × 4,1 мм |
Комплектация поставки
- Лазерная головка BD04K
- Серво-драйвер
- Силовой кабель
- Кабель энкодера
- Кабель управления
Почему стоит выбрать BD04K?
- Разработана исключительно для резки труб и сложных профилей, что обеспечивает максимальную эффективность.
- Точная автофокусировка повышает качество резки и снижает необходимость в ручных настройках.
- Инновационный узкий сопловой блок позволяет легко обрабатывать сложные заготовки.
- Высокая надежность и длительный срок службы благодаря герметичной оптике и водяному охлаждению.
Raytools® BD04K – передовой инструмент для профессиональной лазерной резки труб и профилей.
